Spécifications techniques
Nos cartouches chauffantes sont disponibles dans une large gamme de tailles impériales et métriques.
Cependant, quelle que soit la taille que vous choisissez d'acheter, certains détails techniques sont les mêmes pour tous.
Matériels
Toutes nos cartouches chauffantes sont fabriquées en acier inoxydable AISI 304/316/321/ INCOLOY et possèdent :
- – une pointe soudée étanche (Tig) pression jusqu'à 60 kg/cm2
- – un isolant en céramique
- – isolation en oxyde de magnésium pur
- – fil chauffant nickel-chrome 80/20 (point de fusion 1400°C)
- – un noyau en céramique
- – conducteurs résistants à la chaleur
- – fil conducteur avec connexions internes
Détails techniques
Ils partagent également exactement les mêmes spécifications techniques, répertoriées ci-dessous :
- 1. Température maximale de fonctionnement : 700°C
- 2. Plage de diamètres (mm) : 3 mm – 40 mm
- 3. Plage de longueur (mm) : 15 mm-3000 mm
- 4. Tolérance de diamètre : métrique -0,02/-0,06 mm
- 5. Tolérance de longueur : ±1 mm
- 6. Tolérance de puissance : +5%, -10%
- 7. Tension nominale (110-220) : ≦1,27 fois
- 8. Résistance d'isolement à 500 V CC : ≧ 5 mΩ
- 9. Durée de vie prévue : 3 000 heures
- 10. Densité de puissance :
Métaux solides : 60w/cm2 (conseillé 45w/cm2 max),
Eau : 30w/cm2(max),
Chauffage de l'air statique : 10w/cm2(max),
Chauffage de l'air circulant : 18w/cm2(max)

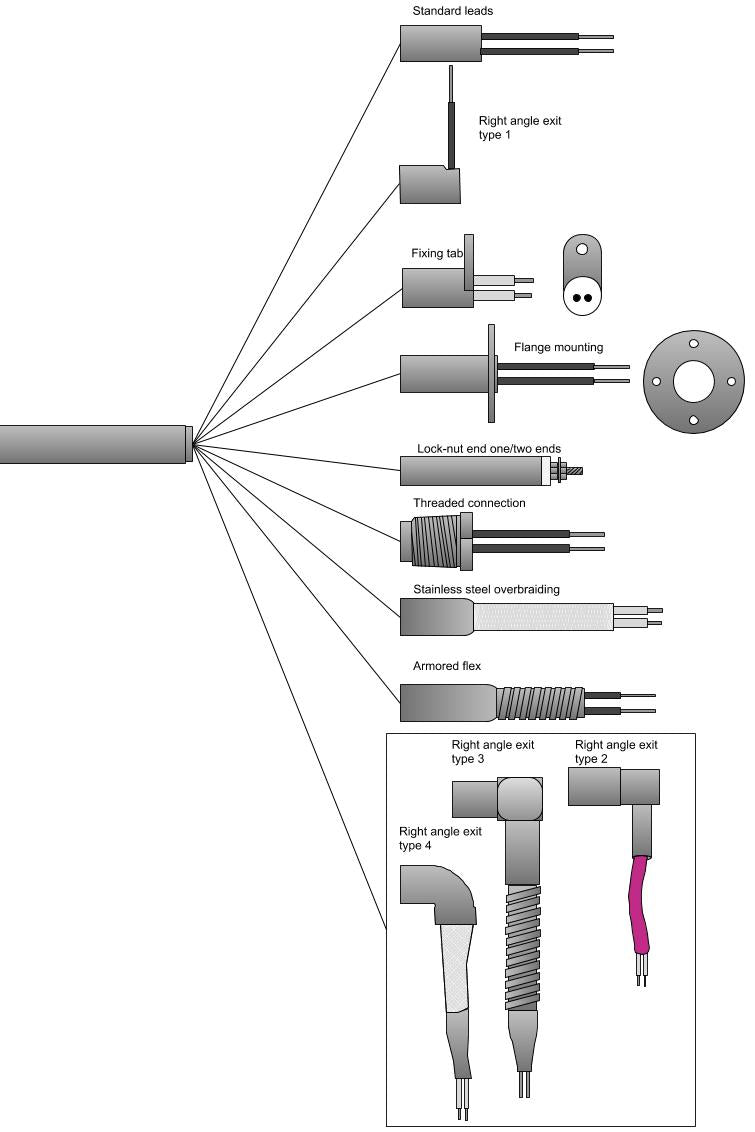

Conceptions de terminaisons de câbles
Nous fournissons actuellement des cartouches chauffantes avec une connexion électrique standard OU avec une gamme d'autres modèles de terminaisons de câbles courants. Ceux-ci sont visibles dans l'illustration ci-dessous.
FAQ sur les cartouches chauffantes
Que sont les cartouches chauffantes ?
Les cartouches chauffantes sont un type d'élément chauffant conçu pour s'insérer parfaitement dans des trous. Elles ont une forme cylindrique allongée (en acier inoxydable), à l'intérieur de laquelle vous trouverez un fil résistif enroulé et un isolant. Atteignant des températures allant jusqu'à 750 °C, elles constituent un moyen efficace de chauffer un solide métallique à proximité - et sont couramment utilisées pour chauffer des moules, des plateaux et des matrices.
Comment fonctionnent les cartouches chauffantes ?
Le processus peut être décomposé en 3 étapes :
1. Un courant électrique traverse la bobine pour chauffer le fil résistif
2. Cette énergie thermique est transférée par conduction à la gaine métallique
3. L'énergie thermique est ensuite transférée par conduction de la gaine métallique vers le solide métallique extérieur
100 % de l’énergie est ainsi transférée de la source électrique au solide métallique.
Quelle cartouche chauffante me convient le mieux ?
Il y a deux facteurs importants à prendre en compte lors du choix d’un radiateur à cartouche.
Tout d’abord, l’application prévue. Chez Cartridge Heaters, nous fournissons des densités de puissance élevées en standard – mais si vous pensez qu’une densité de puissance faible ou moyenne est mieux adaptée à vos besoins, nous pouvons vous la proposer sur demande. L’élément chauffant peut également être adapté spécifiquement à votre application, par exemple avec des zones chauffées, des types de câbles et des sorties spéciaux et des capteurs à thermocouple.
Deuxièmement, vous devez bien réfléchir à la taille. Tous nos radiateurs à cartouche sont fabriqués à partir de matériaux de la plus haute qualité pour offrir une longue durée de vie dans des conditions de fonctionnement normales.
Mais si la mauvaise taille est choisie, un auto-échauffement et une défaillance prématurée sont probables.
Alors, assurez-vous de faire quelques recherches – consultez notre blog pour plus de conseils et n’hésitez pas à contacter nos experts pour obtenir des conseils.
